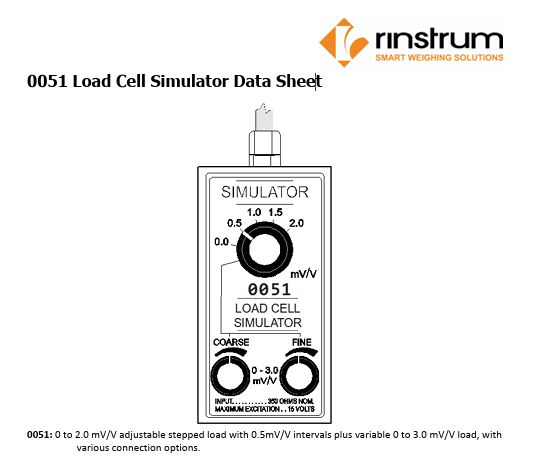

Rinstrum 0051 Simulator

De 0051 Load Cell Simulator wordt gebruikt voor diagnostiek en voor testen vóór installatie in het veld.

1. Aansluiten

De 0051 wordt standaard geleverd met een 5-polige M12-connector voor directe bedrading.

Optioneel zijn accessoires beschikbaar voor aansluiting via een 7-polige adapter of een DB9-connector, afhankelijk van het type load cell-aansluiting.

2. Werken met vaste schakelstanden

Wanneer de 0051 is aangesloten op een gekalibreerde indicator, vertegenwoordigt elke stand van de trapsgewijze schakelaar (bovenste schakelaar) een vaste referentiewaarde voor die specifieke configuratie.

De simulator kan op elk moment opnieuw op dezelfde indicator en configuratie worden aangesloten om exact dezelfde waarden te reproduceren. Dat maakt hem geschikt voor foutdiagnose en vergelijking.

3. Variabele belasting simuleren

De gesimuleerde variabele belasting wordt geregeld met de twee onderste potentiometers, wanneer de trapschakelaar volledig linksom staat ingesteld (CCW).

• Linker knop: grove instelling

• Rechter knop: fijne instelling

Samen bieden ze een uitgangssignaal van net onder 0 mV/V tot boven 3,0 mV/V.
De fijne instelling kan ongeveer 1/100 van het bereik van de grove instelling bijregelen.

Hiermee kan een oplopende of aflopende belasting worden gesimuleerd. Dit is handig om een indicator vooraf globaal te kalibreren voordat deze op locatie in gebruik wordt genomen.
