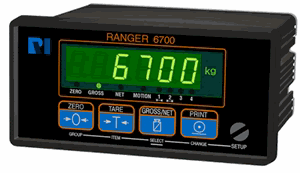

Rinstrum 6700 series extern display

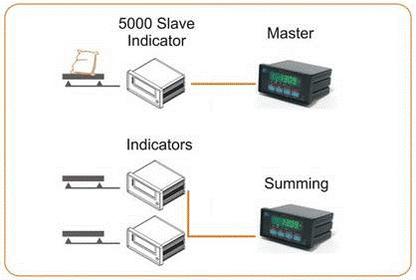

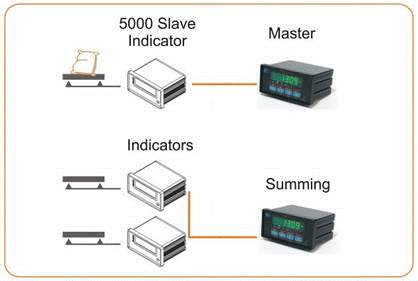

De 6700 behoort tot de nieuwste generatie Ranger remote displays. Het apparaat kan worden geconfigureerd als:

• eenvoudige remote display

• master van een Ranger 5000

• summer van meerdere Ranger 5000-units

De 6700 functioneert zoals een standaard Ranger 5000, met als verschil dat de gewichtsdata niet via een load cell-interface binnenkomt, maar via seriële transmissie.

Communicatie

De 6700 beschikt over:

• Twee full duplex communicatiepoorten

• Eén transmit-only poort

• Ondersteuning voor RS232 en RS422/485 protocollen

De primaire seriële poort wordt gebruikt om gewichtsmetingen te ontvangen. De tweede seriële poort kan worden ingesteld als Ranger Network Slave. Hierdoor kan een host, zoals een pc, data uitlezen van de 6700.

Netwerkmogelijkheden

De 6700 ondersteunt twee netwerkniveaus:

1. Basisniveau
   Eenvoudige commando’s om de werking van de frontpaneeltoetsen te simuleren.

2. Uitgebreid netwerkniveau
   Volledige controle over meerdere units binnen een multi-drop netwerk.
