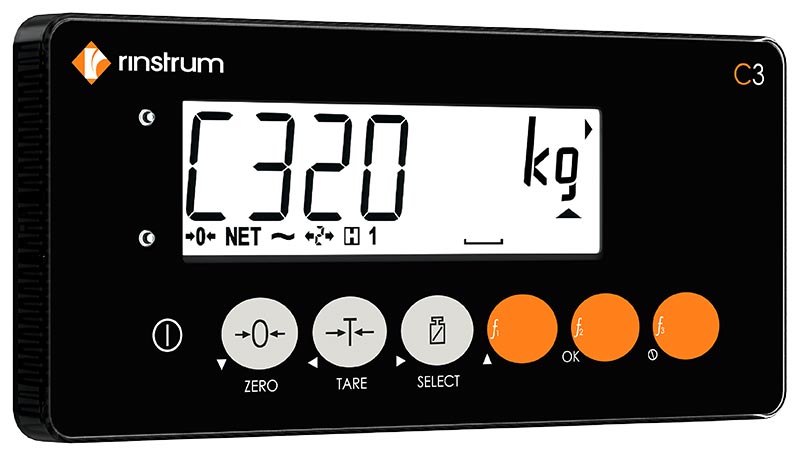

De C320 is de nieuwste compacte paneelindicator van Rinstrum en is ideaal voor mobiele toepassingen zoals heftrucks, platforms, in vrachtwagencabines, kraanweegschalen en OEM-toepassingen. Het instrument is zeer geschikt voor eenvoudige gewichts- of niveaucontrole met behulp van algemene of geavanceerde setpoints en voor controlewegingen. Beide functies bieden een verbeterde gebruikersinterface dankzij de meerkleurige achtergrondverlichting.

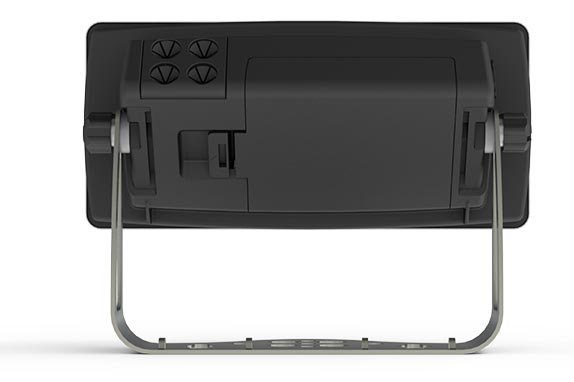

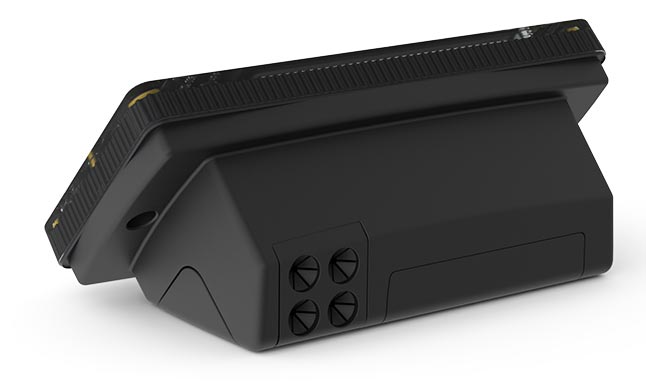

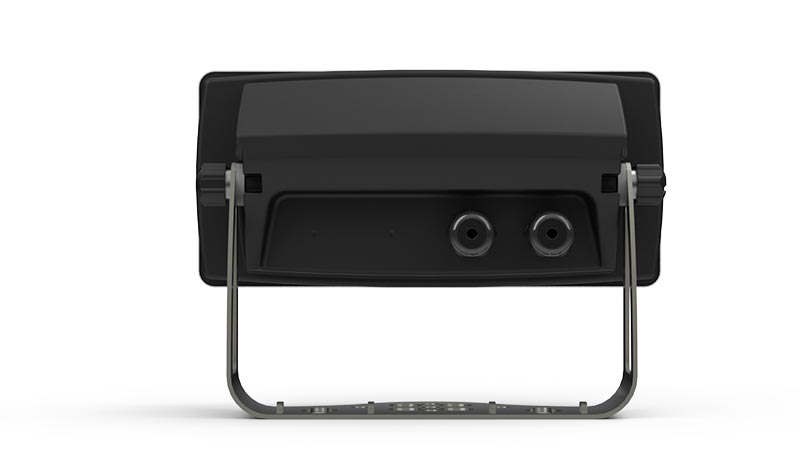

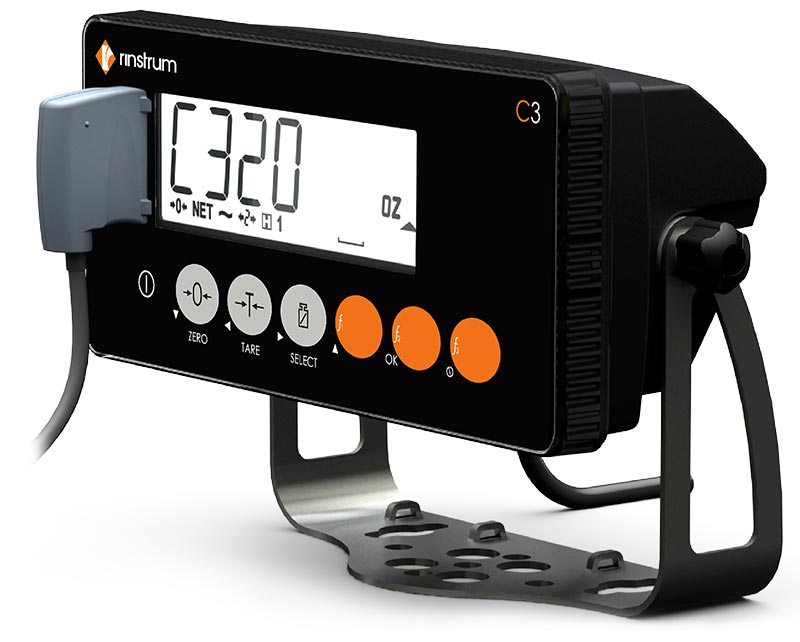

Net als de R3-serie kan de C320 worden gecombineerd met een bureaubehuizing of een IP65 beschermhoes, waardoor een complete behuizing ontstaat die geschikt is voor bureau- of paalmontage. De C320 ondersteunt een nieuwe reeks accessoirekaarten. Communicatiekaarten bieden extra uitbreidingsmogelijkheden en uitbreidingskaarten voegen aanvullende functies toe.
Belangrijkste kenmerken

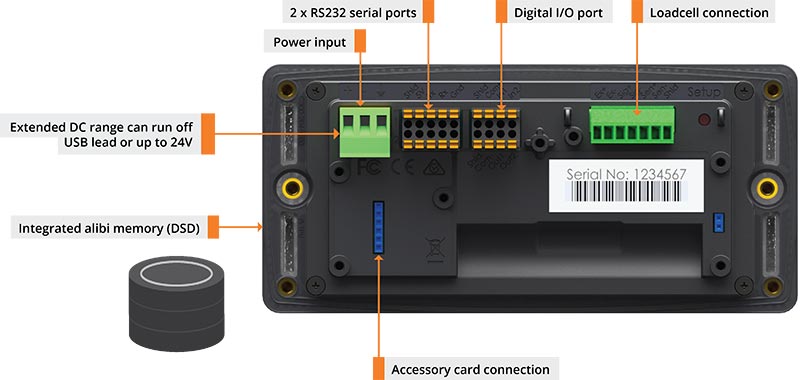

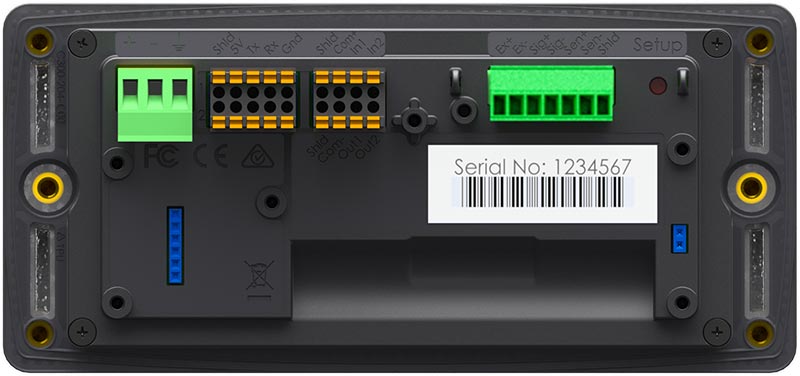

Brede DC-voedingsrange van 5 tot 24 V of voeding via USB-kabel. Dit maakt de C320 geschikt voor diverse onboard OEM-toepassingen. De USB-voeding maakt externe voedingen overbodig en verlaagt de systeemcomplexiteit en kosten.

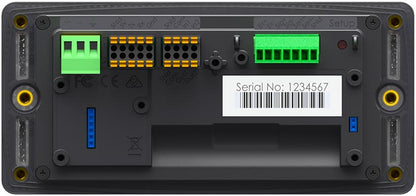

Twee bidirectionele RS232 seriële poorten, onafhankelijk configureerbaar voor netwerk-, printer- of externe displayfuncties.
In- en uitgangen: twee digitale ingangen en twee high-side digitale uitgangen, elektrisch geïsoleerd. De uitgangen kunnen direct laagspannings DC-actuatoren aansturen.
Interne dataopslag conform WELMEC 7.2 (alibi memory DSD).

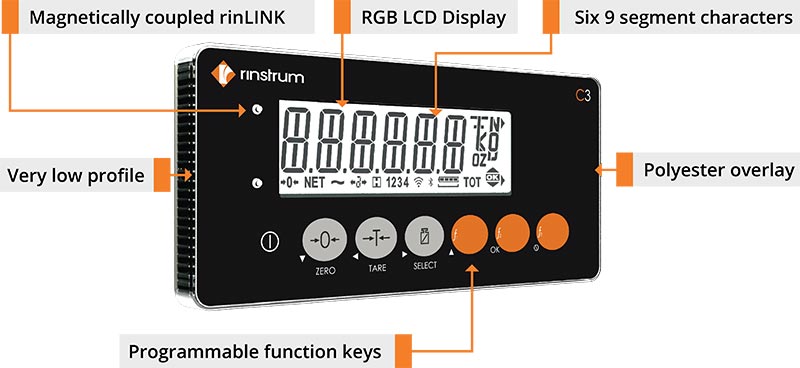

rinLINK: magnetisch gekoppelde aansluiting aan de voorzijde voor eenvoudige toegang voor updates en configuratie op locatie. Dit bespaart installatietijd en moeite.

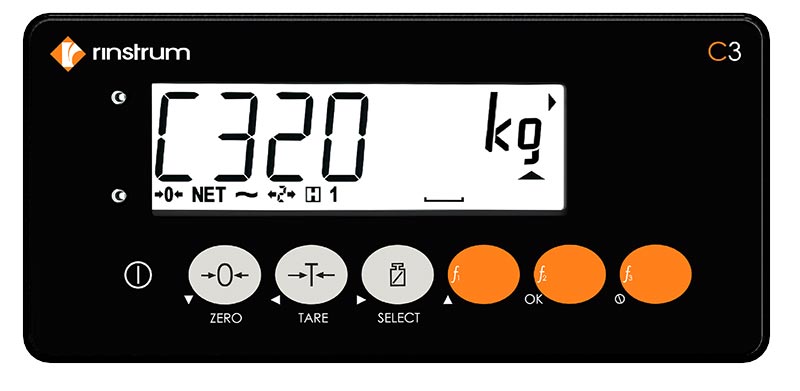

Vlakke polyester frontfolie met mechanische toetsen. Geen membraantoetsen die slijten, eenvoudig schoon te houden, volledig afgedicht, duurzaam en chemisch bestendig met verbeterde UV-bestendigheid.
Printen: meerdere standaard printbonnen tot volledig programmeerbare printformaten. Deze zijn eenvoudig te maken met de drag-and-drop configuratietool rinPRINT.
Geavanceerde setpoints De C3-instrumenten ondersteunen tot 8 setpoints, waarbij setpoints 1 en 2 zijn gekoppeld aan de interne digitale uitgangen. De status van een setpoint kan worden gebruikt om direct de uitgangen aan te sturen, een zoemer te activeren of de kleur van de displayverlichting te wijzigen.
Setpointfuncties zijn onder andere:
Boven- en onderdoelwaarden
Controlewegen: OVER, UNDER, PASS
Status (beweging, nul, netto)
Setpointuitgangen kunnen worden vergrendeld en gereset via externe ingangen of externe besturing.

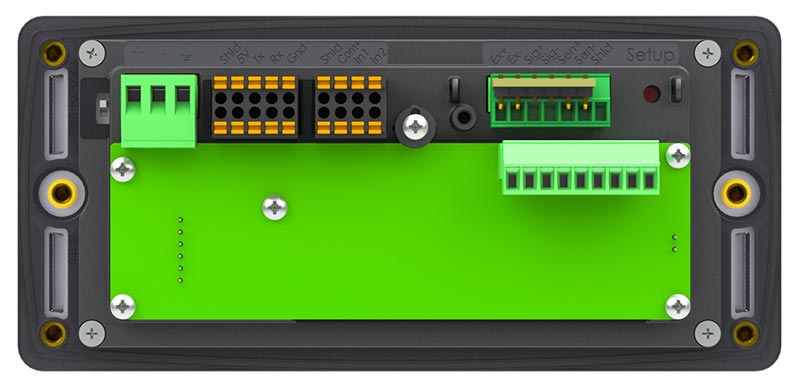

Accessoirekaarten Optionele accessoirekaarten kunnen via de accessoirepoort worden aangesloten om de functionaliteit van de C320 uit te breiden.
Communicatiekaarten:
C3-serie RS232 communicatiekaart M6201
C3-serie RS485 communicatiekaart M6203
C3-serie 20 mA current loop communicatiekaart M6204
Uitbreidingskaarten:
C3 analoge uitgangskaart M6401 (alleen K306)
Accessoirekaart:
C3-serie converter 0–10 V of 4–20 mA ingang M6902

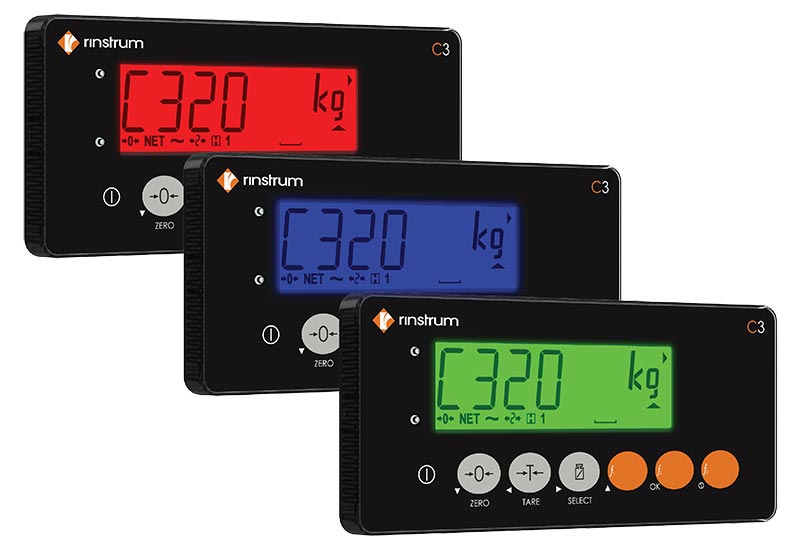

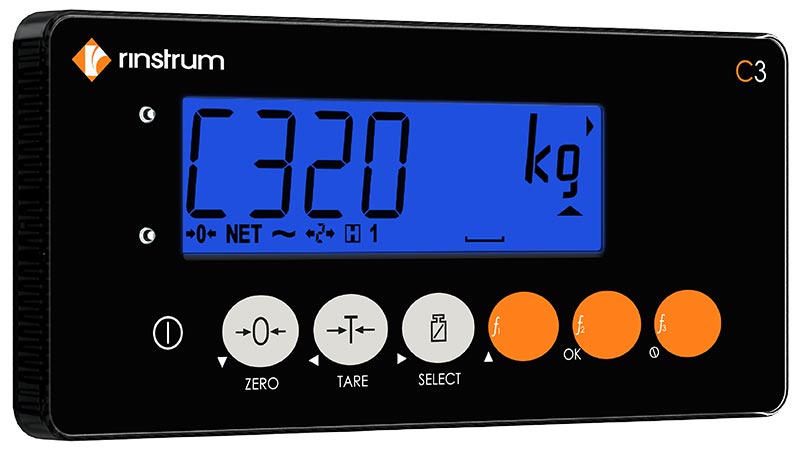

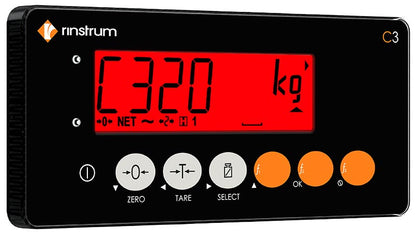

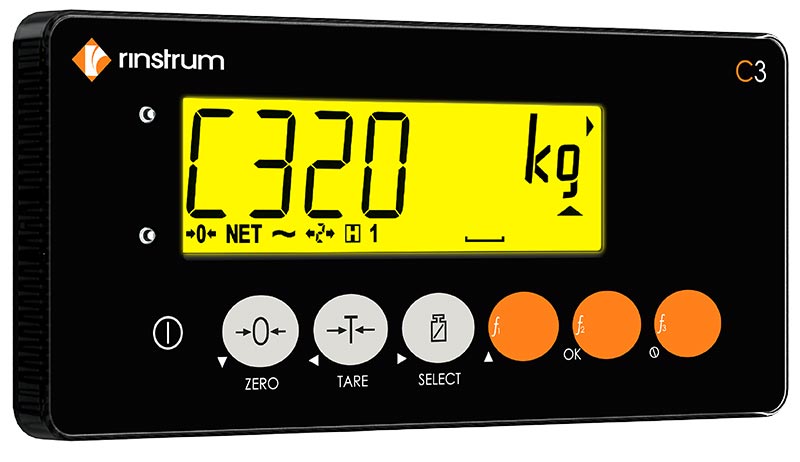

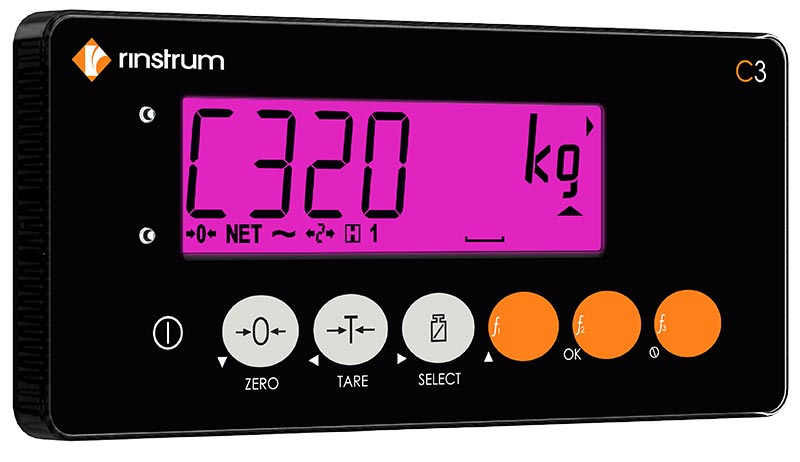

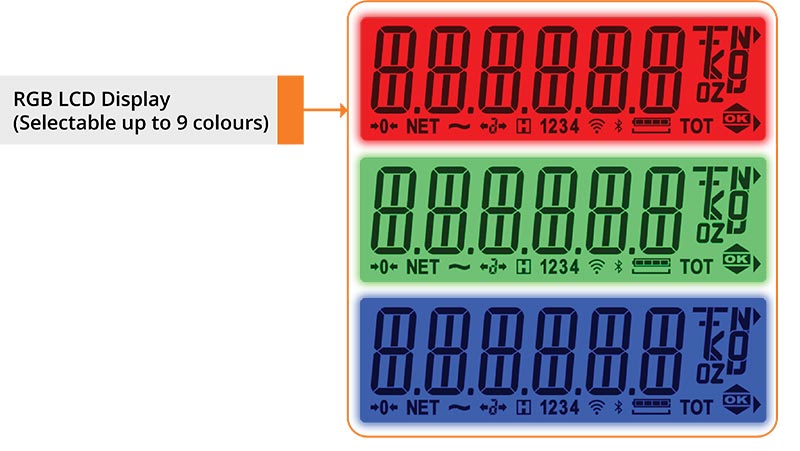

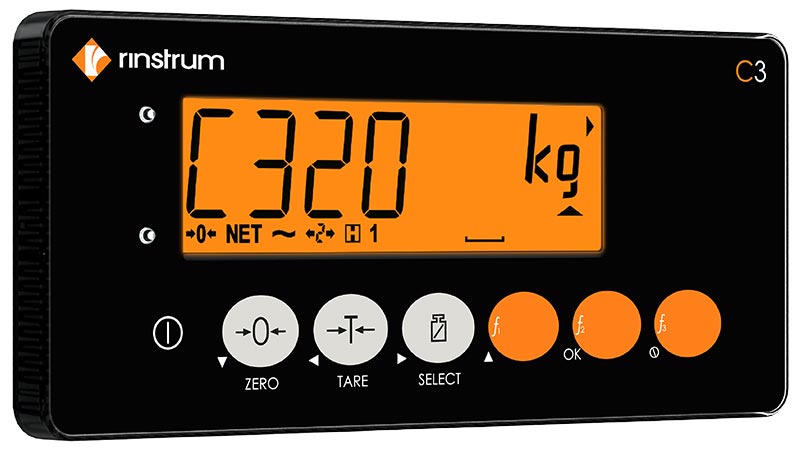

Slim wegen De heldere achtergrondverlichting van de C320 verandert automatisch van kleur wanneer vooraf ingestelde doelgewichten worden bereikt. De gebruiker ziet direct of het gewicht onder, binnen of boven de acceptabele bandbreedte ligt dankzij de kleurindicaties oranje, groen en rood voor respectievelijk UNDER, ACCEPT en OVER. Dat is slim wegen.
