Rinstrum C3 series - C350/357

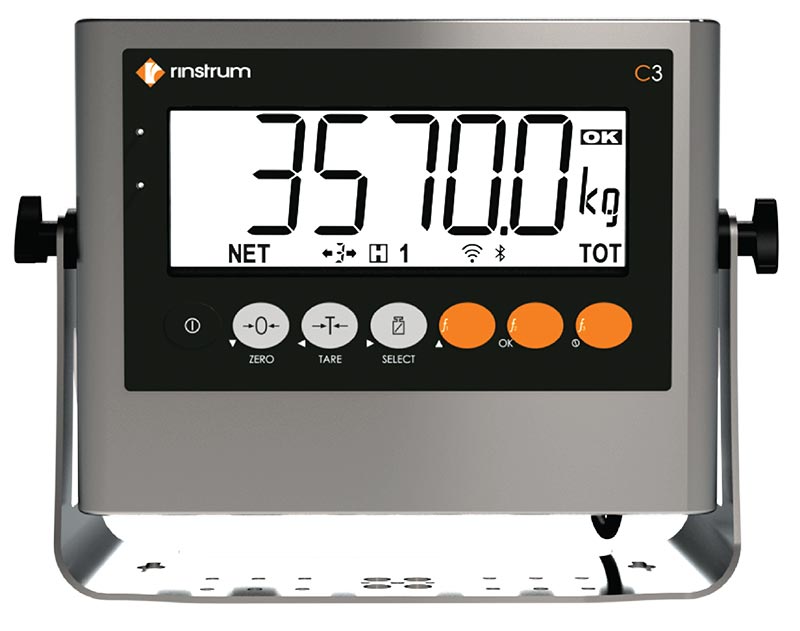

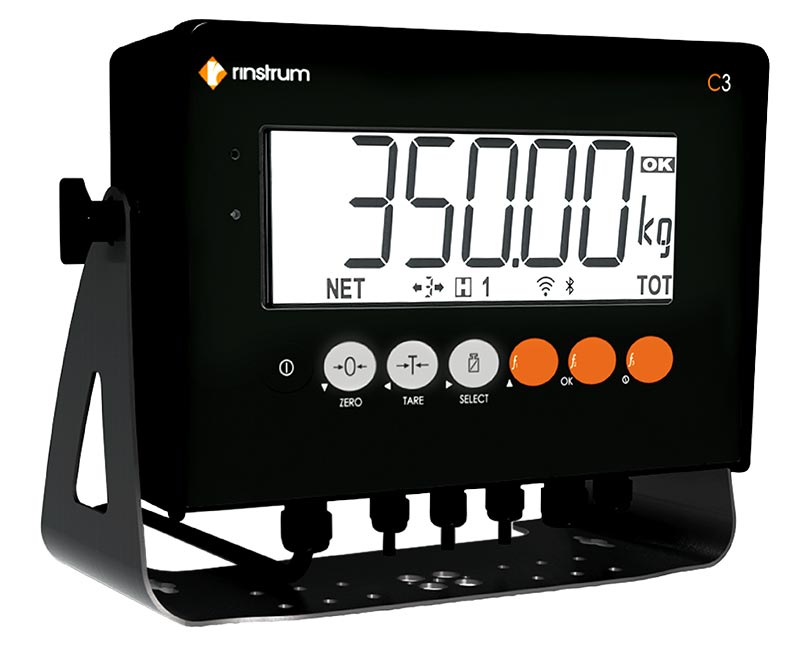

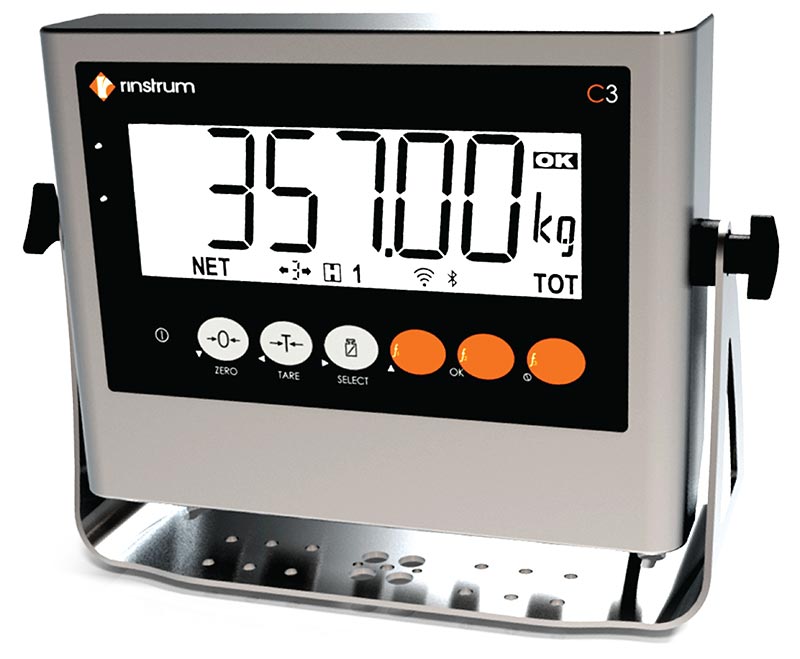

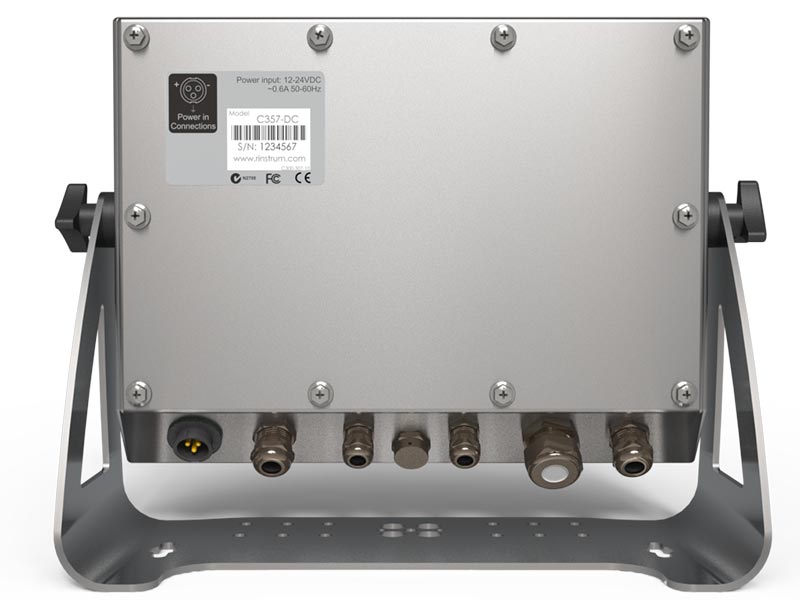

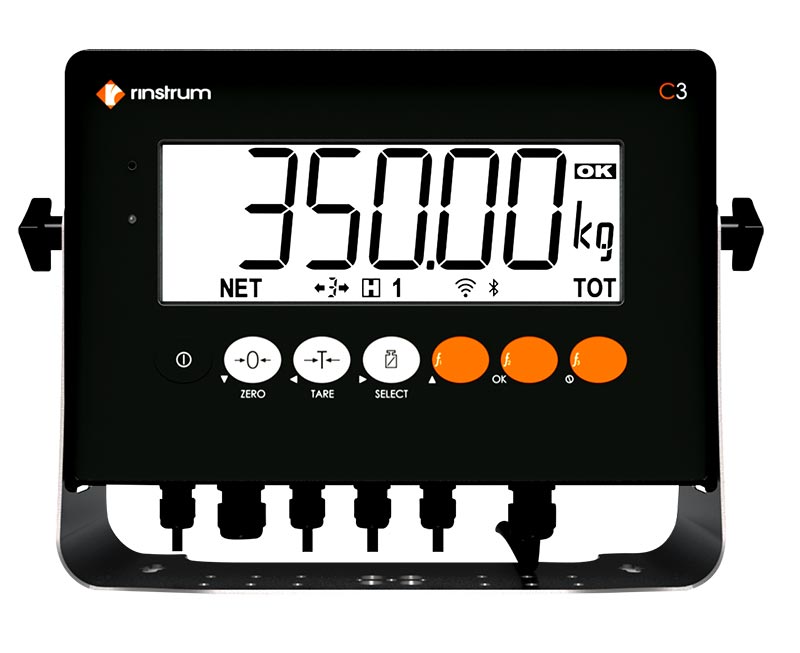

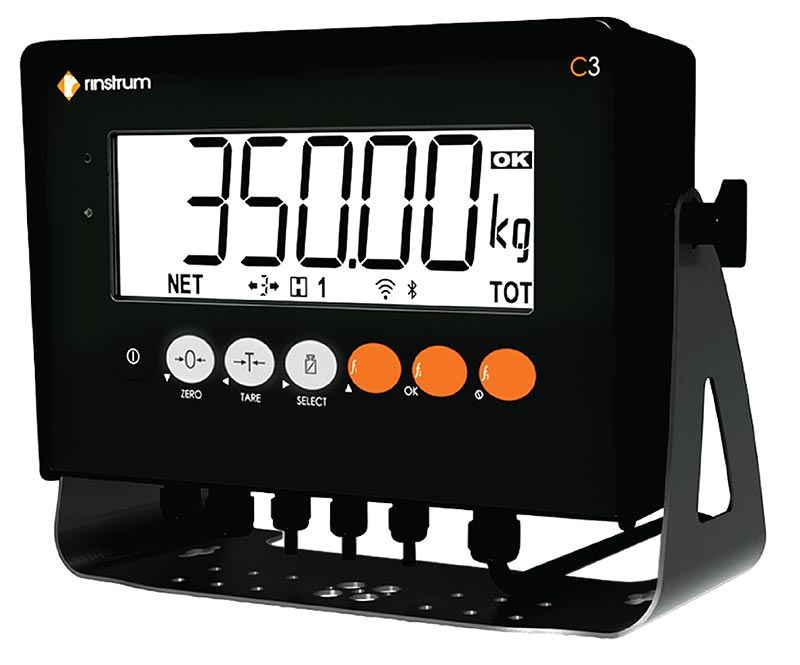

De C350 indicator met volledige behuizing van harslegering en de C357 indicator met volledige roestvrijstalen behuizing zijn de nieuwste uitvoeringen binnen de C300-serie van Rinstrum. Beide modellen zijn uitgerust met een 50,8 mm (2 inch) LCD-display met RGB-achtergrondverlichting en een vlakke polyester frontfolie met mechanische toetsen. De indicatoren zijn volledig afgedicht en beschikken over een duurzame chemische bestendigheid.

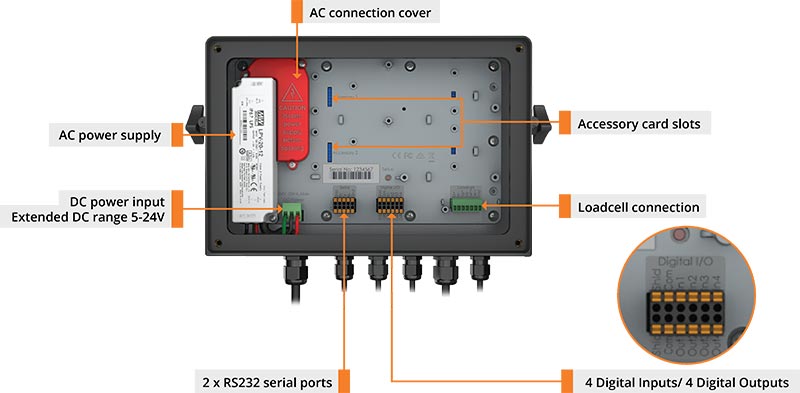

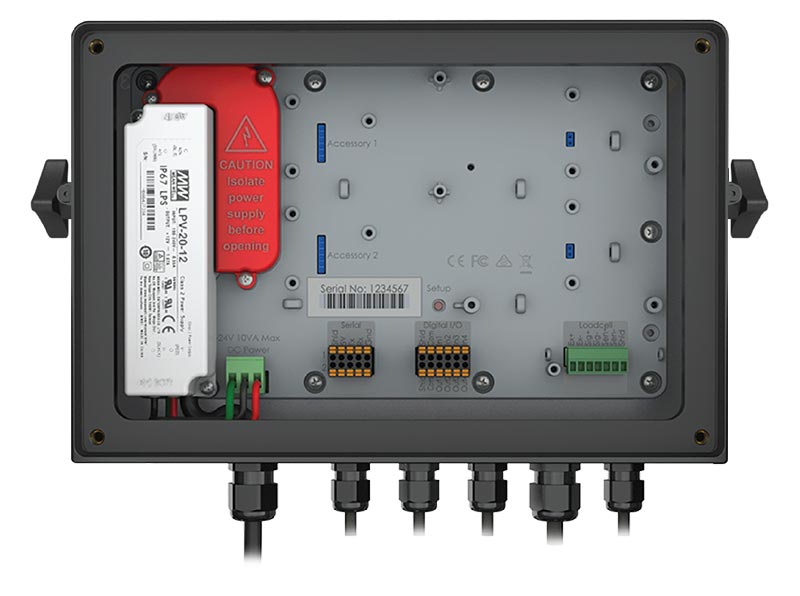

Functies zoals maatwerk printen, accumulatie en vergrendelbare setpoints zijn beschikbaar binnen de verschillende firmwaretoepassingen. De C350 en C357 zijn standaard voorzien van twee bidirectionele RS232 seriële poorten, onafhankelijk configureerbaar voor netwerk-, print- of externe displayfuncties, en twee sleuven voor accessoirekaarten voor extra functionaliteit. Communicatiekaarten bieden extra uitbreidingsmogelijkheden en uitbreidingskaarten voegen aanvullende functies toe.

Belangrijkste kenmerken

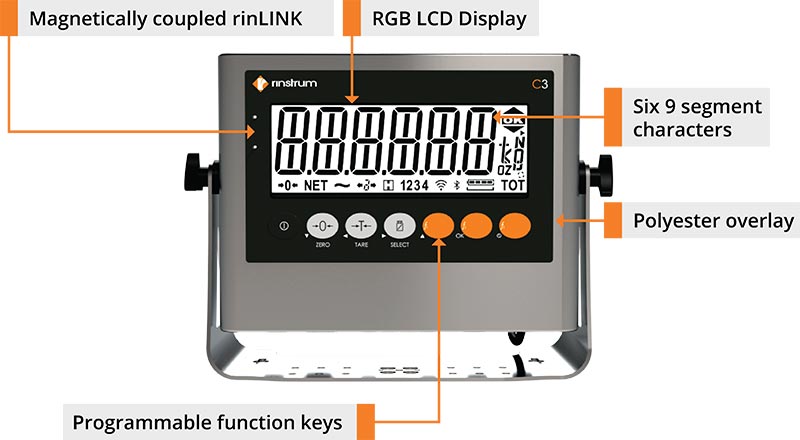

• 50,8 mm (2 inch) LCD-display met RGB-achtergrondverlichting voor verbeterde zichtbaarheid en leesbaarheid van het gewicht en eenvoudige controlewegingen.

• Brede DC-voedingsrange van 5 tot 24 V, geschikt voor diverse voertuig- en industriële toepassingen.

• Twee bidirectionele RS232 seriële poorten, onafhankelijk configureerbaar voor netwerk-, printer- of externe displayfuncties.

• In- en uitgangen: vier digitale ingangen en vier high-side digitale uitgangen, elektrisch geïsoleerd. De uitgangen kunnen direct laagspannings DC-actuatoren aansturen.

• Interne dataopslag conform WELMEC 7.2 (alibi memory DSD).

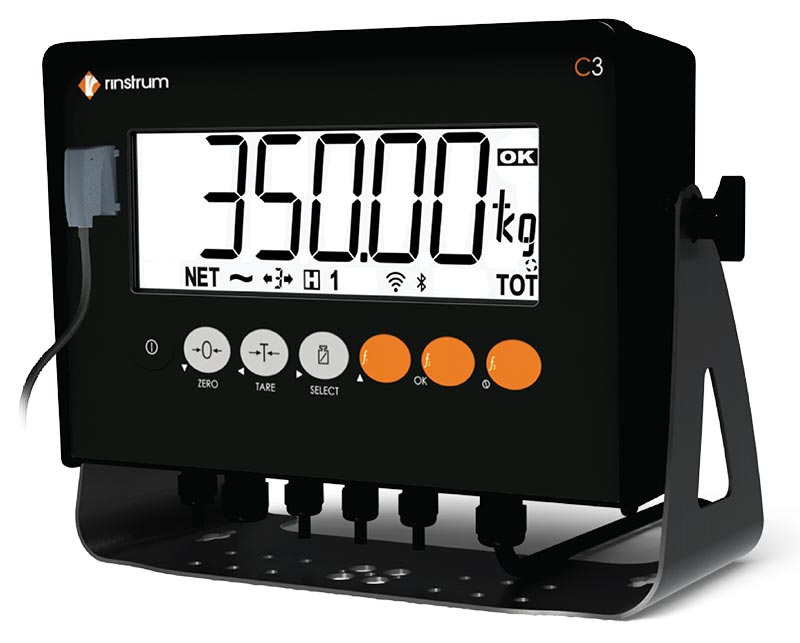

• rinLINK: magnetisch gekoppelde aansluiting aan de voorzijde voor eenvoudige toegang tot updates en configuratie op locatie, wat installatietijd bespaart.

• Vlakke polyester frontfolie met mechanische toetsen. Geen membraantoetsen die slijten, eenvoudig te reinigen, volledig afgedicht, chemisch bestendig en met verbeterde UV-bestendigheid.

• Printen: meerdere standaard printbonnen tot volledig programmeerbare printformaten, eenvoudig te maken met de drag-and-drop configuratietool rinPRINT.

Geavanceerde setpoints
De C3-instrumenten ondersteunen tot 8 setpoints, waarbij setpoints 1 en 2 gekoppeld zijn aan de interne digitale uitgangen. De setpointstatus kan worden gebruikt om uitgangen direct aan te sturen, een zoemer te activeren of de kleur van de displayverlichting te wijzigen.

Setpointfuncties zijn onder andere:

• Boven- en onderdoelwaarden

• Controlewegen: OVER, UNDER, PASS

• Status (beweging, nul, netto)

Setpointuitgangen kunnen worden vergrendeld en gereset via externe ingangen of externe besturing.

Accessoirekaarten
Optionele accessoirekaarten kunnen via de accessoirepoort worden aangesloten om de functionaliteit van de indicator uit te breiden.

Communicatiekaarten:

• C3-serie RS232 communicatiekaart M6201

• C3-serie RS485 communicatiekaart M6203

• C3-serie 20 mA current loop communicatiekaart M6204

Uitbreidingskaarten:

• C3 analoge uitgangskaart M6401 (alleen K306)

Accessoirekaarten:

• C3-serie converter 0–10 V / 4–20 mA ingang M6902

• C3-serie batterijmodule M6103

Slim wegen
Het grote LCD-display van 50,8 mm (2 inch) met RGB-achtergrondverlichting van de C350 en C357 verbetert de zichtbaarheid en leesbaarheid van het gewicht. De heldere achtergrondverlichting verandert automatisch van kleur zodra vooraf ingestelde doelgewichten worden bereikt. De gebruiker ziet direct of het gewicht onder, binnen of boven de acceptabele bandbreedte ligt dankzij de kleurindicaties oranje, groen en rood voor respectievelijk UNDER, ACCEPT en OVER. Dat is slim wegen.
